Узкие и широкие лучи Эхолота Практик 6 PLUS

Для того чтобы сравнить пользовательские характеристики широкого и узкого луча эхолотов Практик 6+ мы возьмем два идентичных прибора настроим один на узкий луч, а другой на широкий луч. Разместим их на струбцинах с двух бортов одной и той же лодки и начнем синхронно проходить различные неровности дна, перепады глубин. Посмотрим как они отображаются.

Вы можете посмотреть в этом видеосюжете


Ниже краткая информация и выводы из видеосюжета.

Подготовка и настройка эхолотов

«Заходим в настройки выставляем автоматический масштаб, фильтр помех на 0, глухую зону на максимум. На нашей акватории достаточно большая глубина и глухая зона должна быть максимальна, чтобы ничего не сбивалось. Предел глубины ставим средний 25 м.

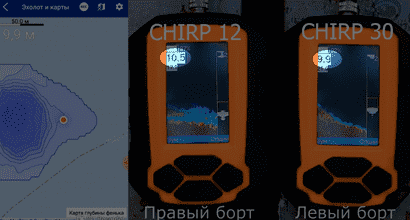

Для этих эхолотов значки рыб нам не нужны, сигналы то же, зимнюю рыбалку отключаем. Как видно в ролике, на улице лето, хотя зимой эти узкие и широкие лучи еще очень сильно понадобятся. Один эхолот выбираем луч CHRP 12, другой CHRP 30 градусов. Все, погнали!

Эхолот с узким лучом взят с датчиком с оранжевым проводом для наглядности. Датчик располагаем по правому борту. 6+ настроенный на широкий луч, датчик с серым проводом.

Более - менее ровное место, можно сравнить как показывают на ровном столе глубину два эхолота.»

Эксперимент в режиме разных лучей

«Немного общей теории. Обычно широкий луч удобен для обзорных поисков рыбы, когда нужно быстро сориентироваться на большой акватории, проведя наименьшее количество измерений. Узкий луч - это более точное измерение глубины и отображение микро рельефа, очень часто именно эта информация является решающей для рыбака.

Попробуем перпендикулярно зайти в яму. Вход в яму будет пологий, а выход из ямы будет более крутой и вот на нем то и должна быть заметна разница. Перед входом в яму прошли значительный бугор справа по борту.

Разница картинок на эхолотах связана с несимметричностью курса относительно этого бугра. А вот дальше, непосредственно на основном свале, мы видим как прибор с узким лучом начал фиксировать увеличение глубины гораздо раньше и показывает синюю засветку бровки по свалу. Тогда как широкий луч как бы опаздывает и понять, что мы на свале можно только в движении.


На узком луче вал виден в статике в виде синей засветки. Объяснение данного эффекта на самом деле очень простое - чем шире луч, тем больше мертвая зона, которая и скрывает всю самую ценную информацию. Грубо говоря, в нашем случае эхолот с широким лучом фиксирует глубину по верху бровки, попадающей в зону обзора, а с узким лучом - по центру или даже по низу, что точнее соответствует реальной глубине (если измерять грузиком). Вот сейчас максимальная глубина, судя по карте здесь 17,5 метров.

На видео видно, как по правому борту эхолот с узким лучом показывает большую глубину и видит, что где-то рядом есть подъем. Тогда как широкий луч уже давно зацепился за верхнюю точку этого подъема, отсюда разница показаний глубины. Карта была построена при помощи эхолота Практик 7 WF, а там луч как известно широкий 35 градусов, поэтому и глубины на карте больше соответствуют широкому лучу. Чувствительности эхолотов выставлены различные. По приблизительно равному отклику дна на средней глубине за счет более высокочастотного узкого луча видно как на больших глубинах отклик от дна значительно слабее, что соответствует меньшей площади отражающей поверхности засвеченной области и большему затуханию колебаний в воде. Стайки рыбы фиксируются обоими лучами по-разному, мы не знаем с какой стороны от лодки они находятся поэтому делать выводы сложно.

Стая тюльки под лодкой, попавшая в узкий луч, полностью перекрывает его обзор и эхолот на время даже теряет дно. Поскольку глубина движения этой стайки небольшая, около 2-х метров, то в широкий луч она не попала вовсе.»

Выход из ямы

«Ширину лучей наглядно можно видеть вот на этой картинке. При переходе через подводную ступеньку различается зона попадания под луч сразу двух глубин.»


Объекты в узком и широком луче

«Над крупным объектом. Объект целиком перекрывает обзор узкого луча и эхолот на какой-то момент может принять его за дно, зум перескакивает наверх. Тогда как широкий луч всегда получает более значительный отклик от настоящего дна и целиком отображает объект в зуме. При этом, точнее понять границу можно именно на узком луче и какой режим предпочтительнее в каждом конкретном случае - решать вам.

Вокруг объектов встречаются стайки рыб, в широкий луч их попадает значительно больше, поэтому на ровном дне поисковый широкий луч предпочтительней.»
